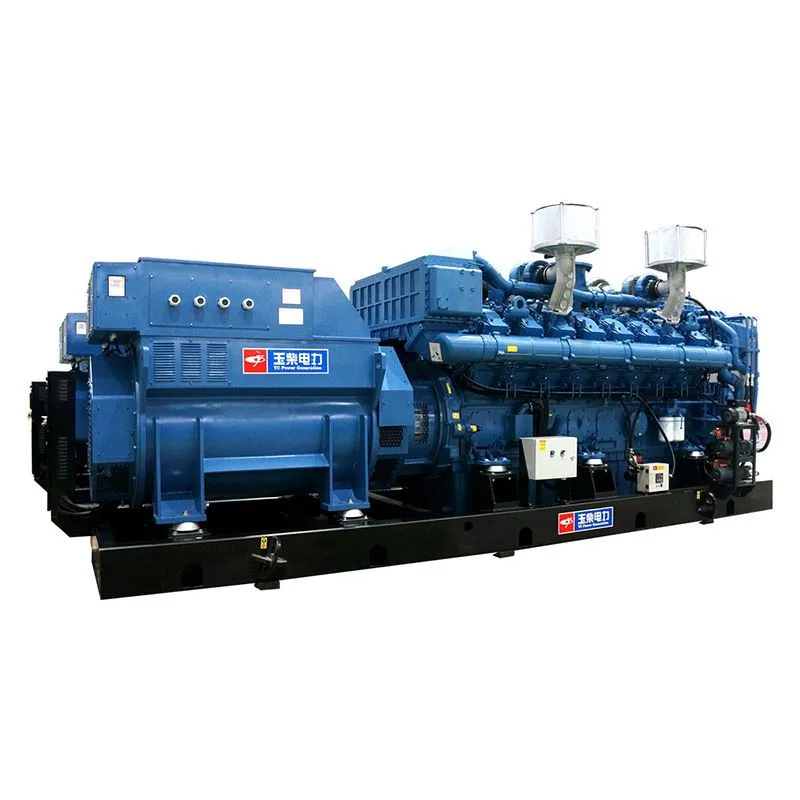

Yc12vtdg -800 n5hc
Ονομαστική ισχύς: 800 kW
Πηγή αερίου: Φυσικό αέριο (CH4Μεγαλύτερο ή ίσο με 85%)
Τάση/Συχνότητα: 10.5kv/50 Hz
Εισαγωγή προϊόντος
Υψηλή αξιοπιστία
Με βάση την ώριμη πλατφόρμα σχεδιασμού και παραγωγής προϊόντων, η Yuchai έχει αναπτύξει ανεξάρτητα και κατασκευαστεί υλικά ανθεκτικά σε φθορά υψηλής θερμοκρασίας και εξαρτήματα υψηλής αντοχής (συμπεριλαμβανομένου του μπλοκ κυλίνδρου, της κυλινδροκεφαλής, του εκκεντροφόρου άξονα, του στροφαλοφόρου άξονα και της κοινής βάσης) κατάλληλα για το Genset Gas Genset, Βελτίωση της αξιοπιστίας και της ανθεκτικότητας του προϊόντος.
01
Υψηλή απόδοση και φιλικότητα προς το περιβάλλον
Η εφαρμογή τέτοιων ώριμων τεχνολογιών όπως η άπαχη καύση, η μονάδα ανάφλεξης πυκνωτή υψηλής ενέργειας, ο θάλαμος καύσης με δίπλωμα ευρεσιτεχνίας του Yuchai, ο στροβιλοσυμπιεστής υψηλής απόδοσης και ο έλεγχος κλειστού βρόχου αισθητήρα οξυγόνου εξασφαλίζουν αποτελεσματική και καθαρή καύση αερίου, ακριβή έλεγχο αναλογίας αερίων, υψηλότερη απόδοση συνέπειας και τη σταθερότητα και τις χαμηλές εκπομπές.
Η κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας θάλαμος πίσω γρανάζι και η τεχνολογία εργαλείων αλληλεπίδρασης σημείων και η τεχνολογία τεσσάρων βαλβίδων εφαρμόζονται στον κινητήρα αερίου, μειώνοντας αποτελεσματικά τον μηχανικό θόρυβο, τον θόρυβο των καυσαερίων και τη θερμοκρασία εξάτμισης του κινητήρα και εξασφαλίζοντας τη φιλικότητα στους χειριστές και το φυσικό περιβάλλον .
02
Χα χαμηλά έξοδα συντήρησης
Η επένδυση κυλίνδρου, η πατενταρισμένη κυλινδρική επένδυση του Yuchai, οι τεχνολογίες στεγανοποίησης των εμβόλου, μειώνοντας σημαντικά τον ρυθμό κατανάλωσης του λαδιού λίπανσης και την επέκταση του κύκλου μεταβολής του λιπαντικού λαδιού να είναι πάνω από 1.500 ώρες. Το Genset Gas είναι εξοπλισμένο με εξαρτήματα με καλή καθολικότητα και βολική συντήρηση, μειώνοντας σημαντικά το κόστος συντήρησης του εξοπλισμού παραγωγής ενέργειας.
03
Προστασία ασφαλείας
Το Genset είναι εξοπλισμένο με ένα ανεξάρτητο σύστημα ελέγχου ώριμης γενιάς για να πραγματοποιήσει σταθερό έλεγχο, μια οθόνη χτυπήματος για κάθε κύλινδρο για την πραγματοποίηση της παρακολούθησης της κατάστασης σε πραγματικό χρόνο της Genset, καθώς και των βαλβίδων που ανιχνεύουν το στροφαλοθάλαμο και το σωλήνα εισόδου, εξασφαλίζοντας την ασφάλεια του Genset.
04
Εναλλάκτης
Ο εναλλάκτης έχει τα πλεονεκτήματα της υψηλής απόδοσης παραγωγής, της αύξησης της θερμοκρασίας χαμηλής θερμοκρασίας, του ρυθμού παραμόρφωσης χαμηλής κυματομορφής, της καλής δυναμικής απόδοσης και της σταθερής παράλληλης λειτουργίας AVR, καθώς και της αξιοπιστίας και της ανθεκτικότητας της πρώτης κατηγορίας και μπορεί να ανταποκριθεί στις απαιτήσεις εξυπηρέτησης διαφόρων σκληρών περιβαλλόντων.
05
Τυποποιημένο εύρος
|
ΟΧΙ. |
Όνομα μέρους
|
Μονάδα |
Ποσότητα |
ΟΧΙ. |
Όνομα μέρους
|
Μονάδα |
Ποσότητα |
|
1 |
Αερίου
|
Σειρά
|
1 |
6 |
Ομάδα βαλβίδων
|
Σειρά
|
1 |
|
2 |
Εναλλάκτης
|
Σειρά
|
1 |
7 |
Σιγαστήρα, φυσητήρες
|
Σειρά |
1 |
|
3 |
Αγωγός
|
Σειρά.
|
1 |
8 |
Μπαταρία
|
Σειρά
|
1 |
|
4 |
Κοινή βάση
|
Σειρά |
1 |
9 |
Συνοδευτικά εργαλεία
|
Σειρά |
1 |
| 5 |
Τοπικό υπουργικό συμβούλιο ελέγχου
|
Σειρά | 1 | 10 |
Συνοδευτικά έγγραφα
|
Σειρά | 1 |
| 1. Τα μέρη του καλοριφέρ είναι προαιρετικά. 2. Τα συνοδευτικά έγγραφα περιλαμβάνουν το εγχειρίδιο λειτουργίας, το σχέδιο περιγράμματος και την εγκατάσταση, τον κατάλογο των τεχνικών παραμέτρων, τις προδιαγραφές του κινητήρα, τις προδιαγραφές ηλεκτρικών γραφείων, το διάγραμμα καλωδίωσης και το εγχειρίδιο εξυπηρέτησης τριών εγγυήσεων. |
|||||||
Λειτουργία ελέγχου
|
Βασική λειτουργία |
Διακόπτης τροφοδοσίας, εκκίνηση, τερματισμός, στάση έκτακτης ανάγκης και κλείσιμο και έλεγχος ανοίγματος
|
|
Λειτουργία εμφάνισης |
Τάση φάσης, τάση γραμμής, ρεύμα, συχνότητα, ακολουθία φάσης, ενεργός ισχύς, αντιδραστική ισχύς, εμφανής ισχύς, συντελεστής ισχύος, σωρευτική ενέργεια, ταχύτητα, πίεση λαδιού, θερμοκρασία ψυκτικού, θερμοκρασία εξάτμισης, Χρόνος λειτουργίας Genset, σωρευτικοί χρόνοι εκκίνησης και μπαταρία δυναμικό
|
|
Λειτουργία προστασίας |
Προστασία υπερπροσδιορισμού, προστασία από την προστασία από υπερηχητική, προστασία υπερεκμετάλλευσης, προστασία υπερεκμετάλλευσης, προστασία υπερκράτησης, προστασία υπερφυσικής ουσίας, προστασία από υπερβολική δύναμη, προστασία χαμηλής πίεσης λαδιού, προστασία θερμοκρασίας νερού, προστασία υψηλής θερμοκρασίας καυσαερίων, προστασία χαμηλής τάσης μπαταρίας και προστασία αποτυχίας φόρτισης |
Μέγεθος και βάρος μονάδας
| Καθαρές διαστάσεις και βάρος της Genset |
A
|
B
|
C
|
D | E |
Βάρος
|
|
3702mm
|
2033 χιλιοστά
|
2148 χιλιοστά
|
3550mm
|
1800mm
|
8215kg
|
Σημείωση: Τα παραπάνω δεδομένα και πληροφορίες θα ενημερώνονται με την αναβάθμιση του προϊόντος και ο Yuchai διατηρεί το δικαίωμα να πραγματοποιεί τεχνικές αλλαγές
Δημοφιλείς Ετικέτες: yc12vtdg -800 N5HC Ανοιχτό σύνολο γεννήτριας αερίου, China yc12vtdg -800 N5HC Ανοικτή γεννήτρια αερίου, Προμηθευτές, Factory
| Γεννήτρια παραμέτρων ρύθμισης | |
| Μοντέλο |
Yc12vtdg -800 n5hc
|
| Ονομαστική ισχύος |
800 kW/1, 000 kva
|
| Ωριαία ταχύτητα |
1.500 r/min
|
| Ονομαστική τάση |
10.5kv
|
| Ονομαστικό ρεύμα |
55A
|
| Συχνότητα |
50Hz |
| Pf | 0. 8 (καθυστέρηση) |
| Απόδοση της γεννήτριας |
Μεγαλύτερο από ή ίσο με 38%
|
| Ποσοστό κατανάλωσης καυσίμου υπό πλήρες φορτίο |
211 m³/h
|
| Θόρυβος |
Λιγότερο από ή ίσο με 105 dB (a) @ 1m
|
| Μέθοδος εκκίνησης |
ηλεκτρονικός
|
| Βάρος |
8,215 kg
|
| Παράμετροι κινητήρα | |
| Μοντέλο |
YC12VTD1350N-D30
|
| Ονομαστική ισχύος |
880 kW
|
| Ωριαία ταχύτητα |
1.500 r/min
|
|
Αριθμός κυλίνδρων:
|
12 |
|
Μορφή
|
Τύπος V, τετράπλευρο, ψύξη νερού
|
| Bore × εγκεφαλικό επεισόδιο (mm) |
152 mm × 180 mm
|
|
Εκτόπισμα
|
39.2 L
|
| Αναλογία συμπίεσης |
12.5:1
|
|
Σύστημα ελέγχου
|
ECU
|
|
Ποσοστό κατανάλωσης πετρελαίου
|
Λιγότερο από ή ίσο με 0. 3 g/kWh
|
|
Χωρητικότητα ψυκτικού (εξαιρουμένων του καλοριφέρ)
|
153 L
|
|
Χωρητικότητα πετρελαίου
|
210 L
|
|
Αναθεώρηση του διαστήματος
|
40,000 h
|
|
Παράμετροι εναλλάκτη
|
|
|
Μοντέλο εναλλάκτη
|
Yc -800-4 h
|
|
Λειτουργία καλωδίωσης
|
Τριφασικό σύστημα τεσσάρων συρμάτων (Τύπος Υ)
|
|
Λειτουργία ρύθμισης τάσης
|
AVR
|
|
Βαθμός IP
|
IP21
|
|
Κλάση μόνωσης
|
F
|
| Παράμετροι ισορροπίας θερμότητας | |
|
Θερμότητα ψυκτικού κυλίνδρου (± 8%)
|
419 kW
|
|
Ψυκτική θερμότητα ψύξης λαδιού (± 8%)
|
182 kW
|
|
Συνολική θερμότητα ψυκτικού συστήματος ψύξης υψηλής θερμοκρασίας (± 8%)
|
601 kW
|
| Ψυκτικό θερμαίνεται το δευτερεύον στάδιο του intercooler (± 8%) |
172 kW
|
|
Συνολική θερμότητα ψυκτικού συστήματος ψύξης χαμηλής θερμοκρασίας (± 8%)
|
172 kW
|
|
Αποσπάσματα θερμότητας καυσαερίων (με θερμοκρασία καυσαερίων έως 120 βαθμούς) (± 8%)
|
401 kW
|
|
Απώλεια ισχύος αντλίας και ανεμιστήρα
|
22 kW
|
|
Συνολική θερμότητα ακτινοβολίας (± 8%)
|
66 kW
|
| Παράμετροι ψύξης | |
|
Ρυθμός ροής του κυκλοφορούμενου νερού υψηλής θερμοκρασίας
|
73.5 m³/h
|
| Θερμοκρασία εισόδου του κυκλοφορούντος νερού υψηλής θερμοκρασίας (± 2%) |
79 μοίρες
|
| Η θερμοκρασία εξόδου του νερού κυκλοφορούντος νερού υψηλής θερμοκρασίας (± 2%) |
86 βαθμός
|
|
Ρυθμός ροής του κυκλοφορούμενου νερού χαμηλής θερμοκρασίας
|
42 m³/h
|
|
Θερμοκρασία νερού χαμηλής θερμοκρασίας (± 2%)
|
40 μοίρες
|
|
Θερμοκρασία νερού χαμηλής θερμοκρασίας (± 2%)
|
43,5 βαθμός
|
|
Παραμέτρους εισαγωγής και εξάτμισης
|
|
|
Πρόσληψη αέρα
|
4060.1 kg/h
|
|
Πρόσληψη αερίου
|
156,6 kg/h
|
|
Μετατόπιση αέρα
|
4216.7 kg/h
|
|
Θερμοκρασία εξάτμισης μετά από υπερσυμπιεστή (± 5%)
|
428 βαθμός
|
| Συνθήκες δοκιμής | |
|
Θερμιδική αξία αερίου
|
10 kWh/m³
|
|
Περιεχόμενο όγκου του μεθανίου
|
Μεγαλύτερο ή ίσο με 95%
|
|
Θερμοκρασία αερίου
|
10 ~ 40 βαθμοί
|
|
Υγρασία φυσικού αερίου
|
＜60%
|
|
Πίεση πρόσληψης αερίου
|
10 ~ 30 kPa
|
|
ΑΕΡΑ ΑΡΘΡΟ Αρνητική πίεση
|
＞ -3 kpa
|
|
Εξάτμιση
|
＜ 5KPA
|
|
Απόλυτη ατμοσφαιρική πίεση
|
101.32KPA
|
|
Θερμοκρασία περιβάλλοντος
|
25 μοίρες
|
|
Σχετική υγρασία
|
Λιγότερο από ή ίσο με 30%
|
| Υψόμετρο |
Λιγότερο από ή ίσο με 1000 μέτρα
|
|
ΣΗΜΕΙΩΣΗ: Όλα τα δεδομένα του Genset Gas μετρώνται στο παραπάνω περιβάλλον δοκιμής.
|
|
